বায়ুসংক্রান্ত ব্রেকিং 150daN পিএন 3000 ওয়্যার কেবল স্ট্র্যান্ডিং মেশিন

1. নাম জেপিডি -3000 ড্রাম মোচড় লাইন স্থাপন এবং স্ট্যান্ড ওয়্যার বিদ্যুতের তারের আর্মারিং

2. আবেদন

লাইনটি বৃহত বিভাগ, দীর্ঘ দৈর্ঘ্যের পাওয়ার কেবলগুলিতে রাখার জন্য ব্যবহৃত হয়।লাইনটি প্রাক-সর্পিল (সেক্টর আকৃতি) বা নন-প্রি-সর্পিল (বৃত্তাকার আকৃতি) তারের কোরগুলি রাখার জন্য।লাইনটি বিদ্যুতের তারগুলিকেও আস্তরণের জন্য ইস্পাত তারগুলির জন্য ব্যবহৃত হয়।

3. প্রধান অংশ:

Pay3000 আবর্তিত পে-অফ স্ট্যান্ড	1 সেট
Φ2200 পে-অফ স্ট্যান্ড ঘোরানো	4 সেট
পূরণের আকাঙ্ক্ষার পে-অফ স্ট্যান্ড	২ সেট
গাইডিং রোলারগুলি দাঁড়িয়ে আছে	বিভিন্ন সেট
থ্রি-রো ডাই সেট	1 সেট
সেক্টর পজিশন সনাক্তকারী	1 সেট
ঘোরানো ডাই সেট	1 সেট
মাথার টেপিং (ধাতববিহীন টেপগুলি)	1 সেট
ইস্পাত তারের সাঁজোয়া ডিভাইস	1 সেট
6 টি ঘূর্ণায়মান বেল্ট শুঁয়োপোকা (মিটার কাউন্টার থাকা)	1 সেট
ট্র্যাভার্স সহ ating3000 ঘোরানো টেক-আপ স্ট্যান্ড	1 সেট
বৈদ্যুতিক সংক্রমণ এবং নিয়ন্ত্রণ ব্যবস্থা	1 সেট
বায়ুসংক্রান্ত হাইড্রোলিক সিস্টেম	1 সেট
নিরাপদ বেড়া	1 সেট



4. প্রযুক্তিগত স্পেসিফিকেশন এবং প্রধান উপাদানগুলির কাঠামো:

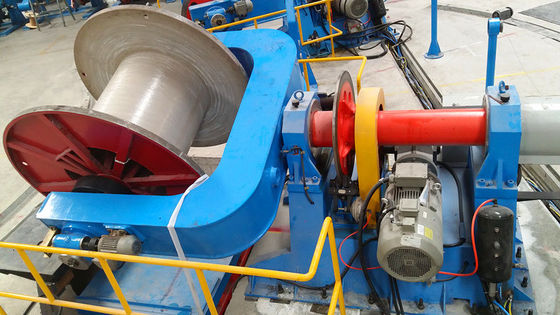

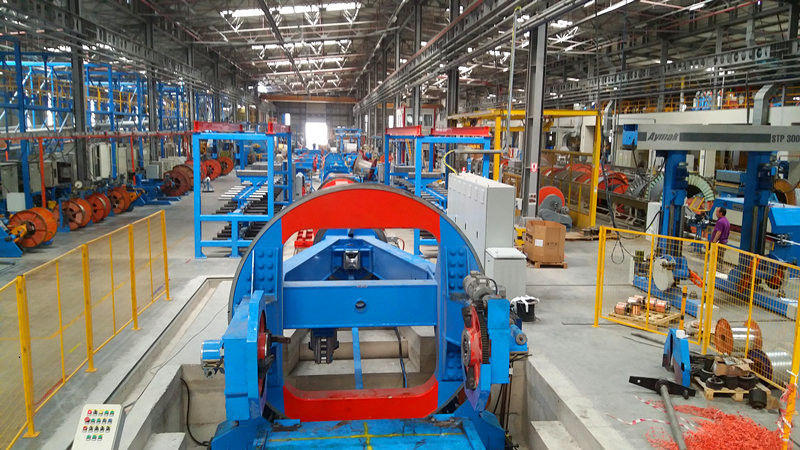

4.1 Φ3000 পে-অফ স্ট্যান্ড ঘোরানো

4.1.1

সর্বাধিক ঘূর্ণন গতি 30r / মিনিট

4.1.2

সর্বোচ্চ লোড 20 টি

4.1।

পে-অফ রিল আকার PN3000

4.1.4

পে-অফ স্ট্যান্ড ট্রান্সমিশন ফর্ক প্রকারের সাহায্যে রোলার দ্বারা সমর্থন

4.1.5`

মোটর পাওয়ার রেটিং N = 45KW (এসি)

4.1.6

পে-অফ স্ট্যান্ড স্ট্রাকচারটি রোলারগুলির অধীনে সমর্থিত

4.1.7

পে-অফ টেনশন 10-150 ডিএন

পে-অফ টানটি বায়ুসংক্রান্তভাবে নিয়ন্ত্রণ করা হয় এবং স্টেশনারি বা অপারেশন শর্তে স্থায়ী হয়।

4.1.8

রিল সমাপ্তি মোটরযুক্ত পিন্টলগুলি দ্বারা হয়, একটি মোটর দ্বারা চালিত।

4.1.9

ঘোরানো পে-অফ ঘোরানো টেক-আপের সাথে সুসংগতভাবে ঘোরানো হয় এবং ইঞ্চি রোটেশনটি অপারেটর দ্বারা নিয়ন্ত্রণ করা হয়।

4.1.10

বায়ুসংক্রান্ত ব্রেকিং ডিভাইস

৪.১.১১

প্রতিটি ঘোরানো পে-অফ স্ট্যান্ডটি ইনচিং রোটেশন বা মেশিন স্টপ নিয়ন্ত্রণের সুবিধার্থে একটি অপারেশন প্যানেল দিয়ে সজ্জিত।

4.1.12

রিল লোড এবং আনলোড হাইড্রোলিক উত্তোলন প্ল্যাটফর্ম দ্বারা হয়।



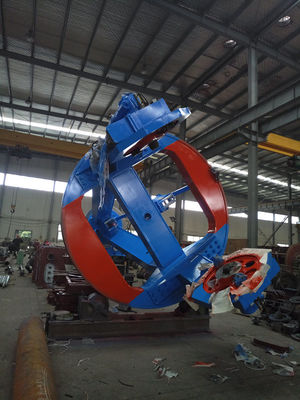

4.2 Φ2200 পে-অফ স্ট্যান্ড ঘোরানো

4.2.1

সর্বাধিক ঘূর্ণন গতি 30r / মিনিট

4.2.2

সর্বোচ্চ লোড 12 টি

4.2.3

পে-অফ রিল ছক্কা পিএন 2200

4.2.4

পে-অফ স্ট্যান্ড ট্রান্সমিশন স্বাধীন মোটর চালিত

4.2.5

মোটর শক্তি N = 22KW (এসি)

4.2.6

পে-অফ স্ট্যান্ড স্ট্রাকচার কাঁটা ধরণের ক্যান্টিলিভার স্ট্রাকচার

4.2.7

পে-অফ টেনশন 10-150 ডিএন

পরিশোধের টান বায়ুসংক্রান্তভাবে নিয়ন্ত্রিত হয় এবং স্টেশনারি বা অপারেশন শর্তে স্থায়ী হয়।

4.2.8

রিল সমাপ্তি মোটরযুক্ত পিন্টলগুলি দ্বারা হয়, একটি মোটর দ্বারা চালিত।

4.2.9

ঘোরানো পে-অফ ঘোরানো টেক-আপের সাথে সুসংগতভাবে ঘোরানো হয় এবং ইঞ্চি রোটেশনটি অপারেটর দ্বারা নিয়ন্ত্রণ করা হয়।

4.2.10

বায়ুসংক্রান্ত ব্রেকিং ডিভাইস

৪.২.১১

প্রতিটি ঘোরানো পে-অফ স্ট্যান্ডটি ইনচিং রোটেশন বা মেশিন স্টপ নিয়ন্ত্রণের সুবিধার্থে একটি অপারেশন প্যানেল দিয়ে সজ্জিত।

4.2.12

রিল লোড এবং আনলোড হাইড্রোলিক উত্তোলন প্ল্যাটফর্ম দ্বারা হয়।





৪.৩ সেক্টর অবস্থান সনাক্তকারী:

4.3.1

সেক্টর পজিশন ডিটেক্টর প্রতিটি স্বতন্ত্র সেক্টরের তারের কোরের অবস্থান সনাক্ত করার জন্য সংহত প্রকারের, সেখানে একটি নির্দিষ্ট প্লেটে 5 সেক্টর পজিশন ডিটেক্টর রয়েছে, প্রতিটি সেক্টর পজিশন ডিটেক্টর এক জোড়া জোড়া ঘোরানো যায় এমন সেক্টর-আকৃতির সংকোচনের রোলার দ্বারা গঠিত, সেক্টর-আকারের সংকোচনের রোলারগুলি সেক্টর তারের কোরের সাথে সংকুচিত হয়, সেক্টর তারের কোরের সাথে ঘুরতে থাকে, সেক্টর তারের কোরের অবস্থান সনাক্ত করে।



4.4 তিন সারি তারের সমাবেশ সমাবেশ ডাই সেট:

4.4.1

থ্রি-সারির তারের ডাই স্ট্যান্ডটিতে একটি ডাই প্লেট এবং দুটি ফরোয়ার্ড / পশ্চাৎ চলমান ডাই সেট থাকে যা পাওয়ার কেবলগুলি রাখার জন্য ব্যবহার করে।



4.5 ডাই সেট ঘোরানো:

4.5.1

ঘোরানো ডাই সেটটি 1.5KW মোটরের সাথে সজ্জিত করে যা একটি ঘূর্ণনযোগ্য ডাইস সেট চালিত করে এবং ইস্পাত তারের আর্মারিংয়ের প্রক্রিয়াটির জন্য আবর্তিত টেক-আপের সাথে সুসংগতভাবে ঘোরানো হয়।



4.6 টেপিং হেড (অ ধাতব টেপগুলি)

4.6.1

বাইরের ব্যাস তারের কোর (সর্বাধিক) Φ120 মিমি

4.6।

টেপ প্যাডের আকার (ওডি এক্স আইডি) 00600 মিমি x Φ80 মিমি

4.6.3

টেপ প্রস্থ 15 ～ 80 মিমি

4.6.4

সর্বোচ্চ 800 ঘ / মিনিট টেপিংয়ের সর্বোচ্চ ঘূর্ণন গতি

4.6.5

টেপ উপাদান: পলিয়েস্টার টেপ, অ বোনা টেপ, কাচের টেপ, অর্ধপরিবাহী টেপ, ইত্যাদি

4.6।

ট্যাপিং উত্তেজনা 2.5 ～ 15 ডিএন

যান্ত্রিক টান নিয়ন্ত্রণ

4.6.7 20 ～ 208 মিমি

পিচ টেপিং

4.6.8

মাথার কাঠামো 2 টি প্যাড, টেপিং

4.6.9

পিচ পরিবর্তন ধাপে কম

4.6.10

বায়ুসংক্রান্ত ব্রেকিং ডিভাইস

4.6.11

টেপিং হেডটি এসি মোটর 15KW দ্বারা চালিত হয়, ফ্রিকোয়েন্সি ইনভার্টার নিয়ন্ত্রণ, বাম ডান রোটেশনের কাজ করে, অটো স্টপ।টেনশন প্রতিক্রিয়া ফাংশন থাকা, সম্পূর্ণ টেপ প্যাড থেকে টেপ প্যাড সমাপ্তি পর্যন্ত ধ্রুবক উত্তেজনা গ্যারান্টিযুক্ত।

4.6.12

টেপ ভাঙ্গার সময় টেপিং মাথাটি অটো স্টপের কাজ করে।

4.6.13

টেপ মাথা দরজা স্লাইডিং দরজা ধরণের, মনোজ্ঞ দৃষ্টিভঙ্গি উপস্থিতি এবং টেপ প্যাড রক্ষণাবেক্ষণ এবং লোড করার জন্য এটি সহজ is



৪.7 টেপিং হেড (ইস্পাত টেপ)

4.7.1

বাইরের ব্যাস তারের কোর (সর্বাধিক) Φ120 মিমি

4.7.2

ইস্পাত প্যাড ব্যাস Φ600 মিমি

4.7.2

ওডি এক্স আইডি এক্স প্রস্থ) ×200 × Φ120 × (15 ～ 60) মিমি

4.7.3

সর্বোচ্চ 500 ডি / মিনিট টেপিংয়ের সর্বোচ্চ গতিবেগ

4.7.4

টেপ উপাদান স্টিল টেপ

4.7.5 20 ～ 305 মিমি

টেপ পিচ

4.7.6

ট্যাপিং টান 2.5 2.5 ～ 30 ডিএন

(

যান্ত্রিক টান নিয়ন্ত্রণ

4.7.7 মাথার কাঠামো 2 টি প্যাড, টেপিং

4.7.8

বায়ুসংক্রান্ত ব্রেকিং ডিভাইস

4.7.9

এসি মোটর 18.5 কিলোওয়াট দ্বারা চালিত হেড আইডি ট্যাপিং, ফ্রিকোয়েন্সি ইনভার্টার নিয়ন্ত্রণ, বাম ডান রোটেশনের ক্রিয়াকলাপ, অটো স্টপ।টেনশন প্রতিক্রিয়া ফাংশন থাকা, সম্পূর্ণ টেপ প্যাড থেকে টেপ প্যাড সমাপ্তি পর্যন্ত ধ্রুবক উত্তেজনা গ্যারান্টিযুক্ত।

4.7.10

টেপিংয়ের মাথা টেপ ভাঙ্গা বা টেপ প্যাডের সমাপ্তিতে অটো স্টপের কাজ করে।

4.7.11

টেপ মাথা দরজা স্লাইডিং দরজা ধরণের, মনোজ্ঞ দৃষ্টিভঙ্গি উপস্থিতি এবং টেপ প্যাড রক্ষণাবেক্ষণ এবং লোড করার জন্য এটি সহজ is



4.8 ইস্পাত তারের আরামিং ডিভাইস:

4.8.1

পে-অফ বোবিনগুলির সংখ্যা 100 পিসি

4.8.2

পে-অফ বোবিন কয়েল প্রকার (ব্যবহারকারীরা সরবরাহ করেছেন)

4.8.3

স্টিল তারের ব্যাস (কম কার্বন ইস্পাত) .31.3 ～ 4.0 মিমি

4.8.4

সর্বাধিক বেতন বন্ধ টান 20 কেজি

4.8.5

তারের পে-অফ স্ট্যান্ডগুলি লাইনের উভয় দিকে কেন্দ্রের লাইনের পাশাপাশি স্থাপন করা হয়েছে।প্রতিটি পাশের পে-অফ স্ট্যান্ড হ'ল ডাবল ডেকের ব্যবস্থা যা 50 ইস্পাত তারের কয়েল স্থির করতে পারে।

4.8.6

পে-অফ উত্তেজনা যান্ত্রিক ঘর্ষণ দ্বারা নিয়ন্ত্রিত হয় এবং সামঞ্জস্যযোগ্য।

4.8.7

ইস্পাত তারের জন্য প্রাক-গঠন প্রধান এবং বিচ্যুতি গাইড রোলার গ্রুপ সরবরাহ করা হয়।



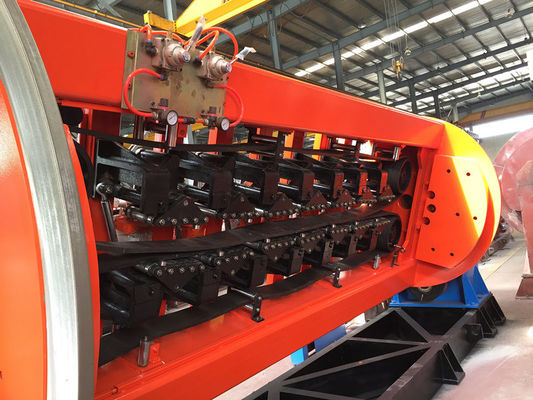

4.96T ঘোরানো বেল্টের শুঁয়োপোকা:

4.9.1

সর্বাধিক রৈখিক গতি 50 মি / মিনিট

4.9.2

সর্বাধিক টানা শক্তি 6000daN

4.9.3

পাসেবল কেবলের সর্বাধিক ওডি Φ120 মিমি

4.9.4

সর্বাধিক ঘূর্ণন গতি 30r / মিনিট

4.9.5

শীর্ষ এবং নীচের ফ্ল্যাট বেল্টগুলির বায়ুসংক্রান্ত সংকোচনের এবং উত্তেজনার মাধ্যমে হোল অফ।

4.9.6

বায়ুসংক্রান্ত ব্রেকিং ডিভাইস

4.9.7

শুঁয়োপোকা সংক্রমণ স্বাধীন মোটর চালিত

4.9.8

শুকনো মোটর শক্তি এন = 55 কিলোওয়াট (এসি)

4.9.9

শুঁয়োপোকা মিটারের কাউন্টার রয়েছে।

4.9.10

দুরত্ব বেল্ট শুঁয়োপোকাটি নতুন ডিজাইনের, গিয়ারবক্স ট্রান্সমিশনের পরিবর্তে কাপলিংয়ের জন্য টাইমিং টুথ বেল্ট ব্যবহৃত হয়, শব্দের মাত্রা হ্রাস পায় এবং তেল ফাঁস সমস্যা দূর হয় eliminatedবেল্ট শুঁয়োপোকায় স্ব-কেন্দ্রিক কার্যকারিতা রয়েছে, কেবলগুলির ক্ষয়ক্ষতি এড়ানো যায়।



4.10 Φ3000 ট্র্যাভার্সের সাথে টেক-আপ স্ট্যান্ড ঘোরানো

4.10.1

সর্বাধিক ঘূর্ণন গতি 30r / মিনিট

4.10.2

সর্বোচ্চ লোড 20 টি

4.10.3

ট্র্যাভারসিং পিচ Φ25 ～ Φ150 মিমি

4.10.4

রিল পিএন 3000 মিমি টেক-আপ করুন

4.10.5

টেক-আপ স্ট্যান্ড স্ট্রাকচার কাঁটাচামচ টাইপ সমর্থন আন্ডার বেলন দ্বারা

4.10.6

মোটর পাওয়ার রেটিং নিন = 7.5 কেডব্লিউ (এসি, 2 ইউনাইট)

4.10.7

রিল সমাপ্তি মোটরযুক্ত পিন্টলগুলি দ্বারা হয়, একটি মোটর দ্বারা চালিত।

4.10.8

ট্র্যাভারসিং হচ্ছে এসি মোটর, ফ্রিকোয়েন্সি ইনভার্টার নিয়ন্ত্রণ।ট্র্যাভার্সিং পিচটি সেট করা যায় এবং অপারেশন টাচ স্ক্রিনে সামঞ্জস্য করা যায়, ট্র্যাভারসিং দিকটি স্বয়ংক্রিয়ভাবে পরিবর্তিত হয়, ট্র্যাভার্সিং চলাচল দ্রুত হয়।ক্রস দিক এবং ইঞ্চি চলাচল অপারেশন টাচ স্ক্রিনে সেট করা যেতে পারে।

4.10.9

টেক-আপটি এসি মোটর দিয়ে।সর্বাধিক বাতাসের উত্তেজনা 250 ডিএন এর উপরে পৌঁছতে পারে।ঘোর টান সেট করা যেতে পারে, অপারেশন টাচ স্ক্রিনে সমন্বয় করা এবং টেক-আপের ঘূর্ণন দিকটি অপারেশন টাচ স্ক্রিনে সেট করা যেতে পারে।

4.10.10

বায়ুসংক্রান্ত ব্রেকিং ডিভাইস

4.10.11

ঘোরানো টেক-আপটি সংক্রমণ প্রধান শ্যাফটের সাথে মিলিত হয়।ঘোরানো টেক-আপের বাম ডান রোটেশনের ফাংশন রয়েছে, স্টপ ফাংশন।

4.10.12

রিল লোড এবং আনলোড হাইড্রোলিক উত্তোলন প্ল্যাটফর্ম দ্বারা হয়।

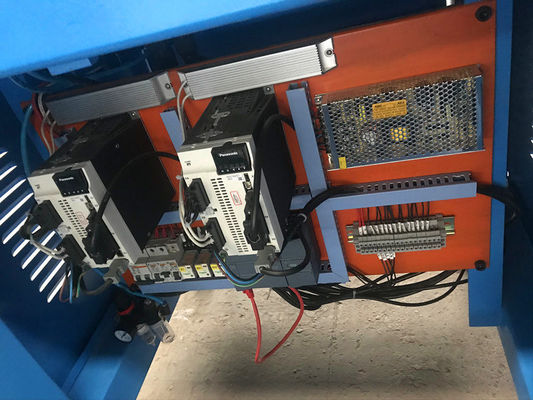

4.11 ইলেক্ট্রিকাল ট্রান্সমিশন এবং কন্ট্রোল সিস্টেম

4.11.1 380V ± 10% 50HZ

বিদ্যুৎ সরবরাহ: তিন ধাপে পাঁচটি তার, 380V ± 10% 50Hz।

4.11.2

প্রধান সংক্রমণ, ট্যাপিং হেডস, দুরত্বের শুঁয়োপোকা, পে-স্ট্যান্ডস, লাইনের টেক-আপ স্ট্যান্ড ফ্রিকোয়েন্সি ইনভার্টার নিয়ন্ত্রণের এসি মোটর ব্যবহার করছে।ফ্রিকোয়েন্সি ইনভার্টারগুলি ড্যানফোস।গতি ট্র্যাকিং গ্রেড এনকোডার দ্বারা হয়।লাইন নিয়ন্ত্রণ সিমেনস পিএলসি দ্বারা পরিচালিত হয়।পে-অফগুলি এবং টেক-আপ ঘোরানোর সিঙ্ক্রোনাস ঘোরানোর নিশ্চয়তা রয়েছে।লাইন উত্পাদনের পরামিতিগুলি সেট এবং প্রদর্শন করার জন্য সিমেনস টাচ স্ক্রিন।

4.11.3

লাইনের সুরক্ষা ব্যবস্থাগুলি নিম্নরূপ:

4.11.3.1

সমস্ত পে-অফস এবং টেক-আপ কাঁটাচামচগুলির জন্য স্তর সুরক্ষা

4.11.3.2

সমস্ত জলবাহী উত্তোলন প্ল্যাটফর্মের জন্য সুরক্ষা প্রতিস্থাপন

4.11.3.3

ট্র্যাভারিংয়ের জন্য ওভার সীমা

4.11.3.4

টেপ-ব্রেকিং এবং টেপ-সমাপ্তি

4.11.3.5

মাথার সুরক্ষার ঝাল টেপিং

4.11.3.6

সংকুচিত বাতাসের জন্য নিম্নচাপ

4.11.3.7

মূল মোটরগুলির জন্য শীতল পাখা

4.11.3.8

লাইনের জন্য জরুরি স্টপ

4.11.4

প্রধান বৈদ্যুতিক উপাদান

4.11.4.1

প্রধান ফ্রিকোয়েন্সি বৈদ্যুতিন সংকেতের মেরু বদলগুলি ডিএএনএফওএস পণ্য, প্রধান লাইনের নিয়ন্ত্রণের মাধ্যমে, প্রতিক্রিয়াটি এনকোডার দ্বারা হয়।

4.11.4.2

টাচ স্ক্রিনটি সিমেনস 10 ইঞ্চি রঙিন স্ক্রিন।

4.11.4.3।

সিমেন্স এস 7-1500 পিএলসি

4.11.4.4

প্রধান নিম্ন ভোল্টেজ বৈদ্যুতিক উপাদানগুলি হ'ল সুজু সিমেন্স বা চীনা বিখ্যাত ব্র্যান্ড টিআইএনএসইউইউআই 213 পণ্য।
