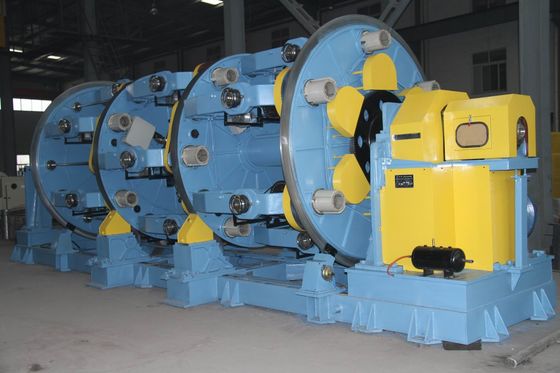

ইউনিফর্ম টেনশন কেজ টাইপ স্টিল কপার তারের স্ট্র্যান্ডিং মেশিন

জেএল -630 / 48+48 খাঁচার ধরণের আর্মারিং মেশিন



ঘ। ব্যবহার



মেশিনটি ইস্পাত তারের জন্য ব্যবহৃত হয় এবং তামা তারের অপটিকাল তারের, কন্ট্রোল তারের এবং পাওয়ার তারের সাঁজোয়া।

প্রধান প্রযুক্তিগত ডেটা।

2.1 দিয়া।arm0.9 Φ .04.0 মিমি আর্মার্ড করার আগে একক তারের (কম কার্বন ইস্পাত তার)

(তামার তার )

.1.2 ～ .04.0 মিমি



২.২ সর্বোচ্চ আর্মারিং ওডি .160মিমি

২.৩ স্ট্র্যান্ডিং খাঁচার গতি ঘোরানো 17 ～ 31 ঘন্টা / মিনিট

2.4 ট্রেন্ডিং পিচ 85 ～ 1205 মিমি

2.5 লাইনারের গতি 2.6 ～ 20.7 মি / মিনিট

খাঁচার পিএনডি 630-তে বববিনের আকার

২.7 সেন্ট্রাল পে-অফ রিল পিএনঘ200

২.৮ টেক-আপ রিল পিএনঘ200

2.9 প্রধান মোটর 200KW (এসি মোটর)

2.10 কেন্দ্রীয় উচ্চতা 1000 মিমি



ঘ। প্রধান উপাদান

৩.১০Φঘ200 পোর্টাল টাইপ পেস্ট স্ট্যান্ড 1 সেট

3.2 # টাইপের তারের গাইড স্ট্যান্ড 1 সেট

3.3 ঘ8খ খাঁচা 2 সেট

3.4 বিধানসভা মর 2 সেট

3.6 মেকানিকাল মিটার কাউন্টার 1 সেট

3.7 নন-ধাতব ট্যাপিং ডিভাইস ঘ সেট

3.7 Φ3000 স্ট্রং ডুয়েল হোল-অফ ক্যাপস্টান 1 সেট

3.8 Φঘ200 পোর্টাল টাইপ গ্রহণ এবং ট্র্যাভারসিং স্ট্যান্ড 1 সেট

3.9 ট্রান্সমিশন সিস্টেম 1 সেট

3.10 বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম 1 সেট



3.11 সুরক্ষা কভার 1 সেট





ঘ।

প্রধান ইউনিটগুলির কাঠামো এবং প্রযুক্তিগত পরামিতি

4.1

Φঘ200 পোর্টাল টাইপ পে অফ স্ট্যান্ড

4.1.1 পে-অফ রিল পিএনঘ200 মিমি



৪.১.২ ম্যাক্স.লোডিং 25-30টি



4.1.3

পে-অফ টানটি যান্ত্রিক ঘর্ষণ দ্বারা নিয়ন্ত্রিত হয় এবং সামঞ্জস্য করা যায়।

4.1.4

পোর্টাল কাঠামোবদ্ধ কাঠামো.আপনি স্বয়ংক্রিয়ভাবে কেন্দ্রীভূত ট্র্যাভার্স চলমান ফাংশন সহ।

4.1.5

বোবিন, বৈদ্যুতিক বাতা বা আলগা বোবিন লোড এবং আনলোড করতে বৈদ্যুতিক উত্তোলন।



4.2

ঘ8খ স্ট্র্যান্ডিং খাঁচা

৪.২.১ পিএনএড 30৩০ খাঁচায় রিল করুন



4.2.2 সর্বোচ্চ।উত্তেজনা 40 কেজি পরিশোধ



4.2.3 স্ট্র্যান্ডিং খাঁচার গতি 17 ～ 31 র / মিনিট

4.2.4 স্ট্র্যান্ডিং পিচ 85 ～ 1205 মিমি

4.2.5 গিয়ার ব্যাক টুইস্ট ব্যবহার করুন

৪.২..6 স্ট্র্যান্ডারের দুই প্রান্তটি ভারবহন দ্বারা সূক্ষ্ম হয়, মাঝটি রোলার দ্বারা সমর্থিত হয়, চক্রকে সমানভাবে parts অংশে বিভক্ত করা হয় his

৪.২..7 টেক অফ টেনশন যান্ত্রিক ঘর্ষণ দ্বারা নিয়ন্ত্রিত হয় এবং ম্যানুয়ালি অ্যাজাস্ট করা যায়।

মেকানিকাল নিরাপত্তা স্ব-লকিংয়ের কাজ সহ 4.2.8 পিন্টল ম্যানুয়াল ক্ল্যাম্প।

4.2.9

বায়ুসংক্রান্ত ব্রেকিং

4.2.10

ঘ8 সিঙ্ক্রোনিক পাইপগুলি দ্বিতীয় 4 এ সজ্জিত8 বি স্ট্র্যান্ডিং খাঁচা, যা দ্বারা আর্মারিং করতে পারে 96 ইস্পাত তারগুলি সুসংগতভাবে।

৪.২.১১

দ্বিতীয় স্ট্যান্ডার জন্য প্রাক-গঠন ডিভাইস সহ 96 ইস্পাত তার

4.2.12

বাম এবং ডান রোটেশন এবং নিরপেক্ষ ফাংশন সহ স্ট্যান্ডার গিয়ারবক্স 6 গিয়ার গতির পরিবর্তন ব্যবহার করে।



4.5 নন-ধাতব ট্যাপিং ডিভাইস

4.5.1 টেপিং তারের কোর সর্বোচ্চ ওডি .1।0 মিমি



4.5.2 টেপিং আকার Φ600 Φ Φ80 × (15 ～ 80) মিমি



4.5. টেপ পরিমাণ 2 বি

4.5.4 ম্যাক্স।ঘূর্ণন গতি 500r / মিনিট

4.5.5 টেপিং পিচ

4.5.6 টেপিং উপাদান: পলিয়েস্টার বেল্ট, আল প্লাস্টিকের সমন্বিত টেপ, অ বোনা কাপড় ইত্যাদি

4.5.7 বাম এবং ডান এবং নিরপেক্ষ ফাংশন সহ স্টেপলেস স্পিড চেঞ্জার দ্বারা আজাস্ট ট্যাপিং ঘূর্ণন গতি।



4.5.8 পে অফ টেনশন যান্ত্রিক ঘর্ষণ দ্বারা নিয়ন্ত্রিত হয় এবং ম্যানুয়ালি অ্যাজাস্ট করা যায়।

4.5.9 式 罩 为 推拉 门 式।

সুরক্ষা কভারটি ধাক্কা ও ধরণের ধরণের।



4.4 机械 计 米 器 যান্ত্রিক মিটার কাউন্টার

4.4. মিটার কাউন্টার 500 মিমি অবধি দৈর্ঘ্য

4.4.2 ম্যাক্স।দৈর্ঘ্য 9999 মি

4.4.3 মিটার গণনা নির্ভুলতা ± 0.3%



৪.৪.৪,

দ্বৈত প্যাসিভ;উপরে এবং নীচে সংক্ষিপ্ত রোলার প্রকার;উপরের রোলারে স্প্রিং বাফার।ওয়্যার গাইডিং স্ট্যান্ডগুলি তারের আউটলেট এবং খালি জায়গায় ইনস্টল করা আছে

4.4.5

যান্ত্রিক এবং বৈদ্যুতিক মিটার গণনা সক্ষম



4.5 Φ3000 স্ট্রং ডুয়াল হোল-অফ ক্যাপস্টান

4.5.1 ট্র্যাকশন ধরণের দ্বৈত চাকা, ডাবল পজিটিভ

4.5.2

ক্যাপস্তান ব্যাস Φ3000 মিমি



4.5.2 ক্যাপস্তান প্রস্থ 800 মিমি



4.5.3 সর্বোচ্চ।ট্র্যাকশন বল 12 টি



4.5.4

সর্বাধিকলাইন উত্তোলন গতি 20 মি / মিনিট

৪.5.৫ রেখার গতির পদক্ষেপগুলি ৩ 36 স্তর পরিবর্তন করছে



4.5.5

স্থিতিশীল স্ট্র্যান্ডিং পিচ সহ লাইনের স্টপ করার সময় তারটি ningিলে fromালা থেকে রোধ করতে প্রেসিং ইউনিট সহ।



4.7

Φঘ200 ট্র্যাভারসিং ডিভাইসের সাথে পোর্টাল টাইপ টেক-আপ স্ট্যান্ড

4.7.1সর্বাধিকবোঝাই ক্ষমতা 25-30T

4.7.2 ম্যাক্স.ডিমিটার ট্র্যাভার্সিং ঘ60মিমি

4.7.3 গ্রহণ আপ রিল পিএনঘ200 মিমি



4.7.4 টেক-আপ মোটর পাওয়ার 18.5KW (এসি)

4.7.5 রিল ক্ল্যাম্পিং মোটর 2.2KW (এসি)



4.7.6

রিল উত্তোলন মোটর 2.2KW (এসি)

4.7.7

পোর্টাল স্ট্যান্ড অস্থাবর মোটর শক্তি 2.2KW (এসি)

4.7.8

পোর্টাল ধরণের কাঠামো;বববিনটি উত্তোলন করা হয়, বাতাতে এবং বৈদ্যুতিকভাবে আলগা হয়।

4.7.9

টি / ইউ হ'ল এসি মোটর, ড্যানফোসস ইনভার্টার দ্বারা নিয়ন্ত্রিত।টি / ইউ টান স্থিতিশীল এবং সমন্বয় করা যেতে পারে।

4.7.10

ওয়্যার ট্র্যাভার্সিং পোর্টাল স্ট্যান্ড দ্বারা সরানো হয়, এসি মোটর দ্বারা চালিত হয়, ইনভার্টার দ্বারা নিয়ন্ত্রিত হয়।ট্র্যাভারিং গতিটি গ্রহণের গতি অনুসরণ করতে পারে।ট্র্যাভার্সিং পিচটি ধাপে কম এবং দ্রুত সামঞ্জস্য করার কাজ করে।

4.7.11

ক্ল্যাম্পিং বোবিনগুলির সুরক্ষা সহ;উত্তোলন বোবিন এবং পার্শ্বীয় চলন্ত টার্মিনাল সুরক্ষা।

4.7.12

বৈদ্যুতিক অপারেটিং প্যানেল সহ



৪.7 যান্ত্রিক সংক্রমণ ব্যবস্থা

4.7.1 প্রধান মোটর শক্তি 200KW (এসি মোটর)



4.7.2

প্রধানত গঠিত: প্রধান মোটর, প্রধান গিয়ার-বাক্স, সংক্রমণ লাইনের শ্যাফ্ট ইত্যাদি



4.8

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

4.8.1

পাওয়ার সাপ্লাই: 3 ফেজ, 5 ওয়ায়ার, 380 ভি, 50 এইচজেড

4.8.2

প্রধান সংক্রমণ সিস্টেম ড্যানফস ফ্রিকোয়েন্সি রূপান্তরকারী ব্যবহার করে এবং পুরো লাইনটি সিমেন্স পিএলসি দ্বারা নিয়ন্ত্রিত হয়।



৫। অন্যান্য

5.1

সমস্ত ভারবহন চীনা বিখ্যাত ব্র্যান্ড গ্রহণ করে

5.2

বায়ুসংক্রান্ত অংশগুলি এআইআরটিএসি থেকে।

5.3

এসি মোটর সিমেন্স মোটর ব্যবহার করে

5.4

প্রধান লো-ভোল্টেজ বৈদ্যুতিন অংশগুলি সুঝু সিমেন্স পণ্য গ্রহণ করে।

5.5

ইনভার্টার DANFOSS থেকে

5.6

মেশিনটি সর্বোচ্চ হওয়া উচিত।গোলমাল ডিবি 80

5.7

তারের পাসের জন্য সমস্ত মারা কেবল সিরামিকই মারা যায়।

•

সমস্ত ঘোরানো অংশের লাইন শ্যাফট সহ সুরক্ষা প্রহরী থাকা উচিত।



।। প্রযুক্তিগত তথ্য

.1.১ লেআউট অঙ্কন এবং ফাউন্ডেশন অঙ্কন

.2.২ বৈদ্যুতিক নীতি অঙ্কন, বৈদ্যুতিক পাইপিং চিত্র, আউটার ওয়্যারিং ডায়াগ্রাম

.3.৩ সংক্রমণ প্রক্রিয়া ডায়াগ্রাম, পিচ টেবিল

.4.৪ অপারেশন ম্যানুয়াল এবং বৈদ্যুতিক ম্যানুয়াল



7। মেশিন অপারেশনের দিকটি ডানদিকে রয়েছে the ব্যবহারকারী বববিন অঙ্কন সরবরাহ করেন বা বিক্রেতার ব্যবহারকারীর নিশ্চিতকরণের জন্য অঙ্কন সরবরাহ করে

8। স্কাই ব্লু রাল 5015

মেশিনের রঙ ব্যবহারকারী দ্বারা সিদ্ধান্ত নেওয়া হয়।
